汽车磁线圈中的IDC与包覆成型技术
汽车行业中的电磁线圈——如用于油箱压力平衡、液体输送、燃油供给或液压控制的电磁阀——可从绝缘位移连接（IDC）与包覆成型的组合中获益。本文从技术层面探讨其工艺、优缺点及在特定应用中的适用性。
IDC无需剥线即可实现高效的导线连接，而包覆成型则对组件进行密封保护。两者结合显著提升了产品对振动、湿气和化学腐蚀的抵抗能力——这些均是汽车环境中的常见挑战。
基本原理：IDC与包覆成型

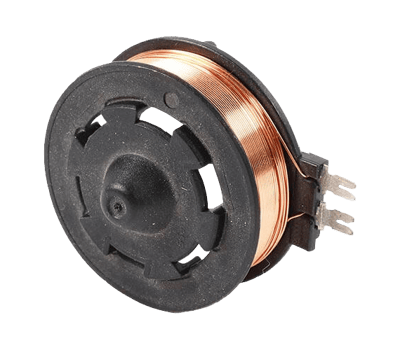

IDC，又称绝缘位移端接技术，通过锋利触点机械穿透导线绝缘层，建立导电连接——适用于模块化系统中的细规格线圈导线（0.1–0.8 mm / AWG 20–38）。包覆成型则通过注射成型工艺，将IDC连接点与线圈一同嵌入热塑性材料（如聚酰胺PA6/66或聚苯硫醚PPS）中。这一组合能可靠地保护敏感的IDC触点免受环境因素影响——尤其适用于恶劣工况下需要灌封或包覆成型以确保抗冲击性和密封性的应用场景。
工艺流程：从连接到密封

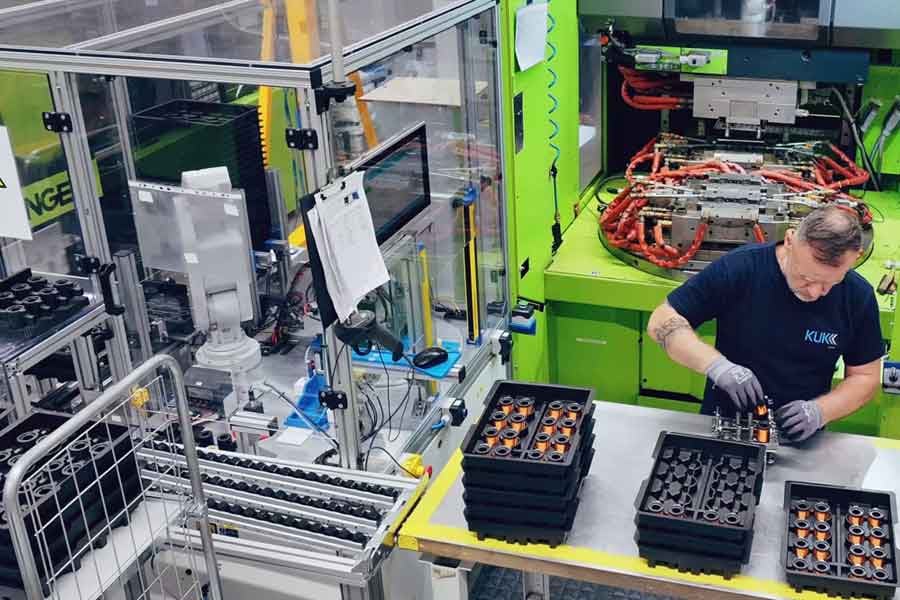

典型工序从IDC端接开始：将IDC触点压入带绝缘层的导线，切穿绝缘层并与导体（铜或替代材料）接触。随后将线圈放入注射成型模具。工艺变体包括针对敏感元件的低压成型，以及适用于致密结构的高压注射成型。PBT或PPS等材料在220–350°C温度下加工，并添加玻璃纤维增强以提升机械稳定性。遮蔽件（如硅胶）可防止材料进入IDC触点区域，保持其柔性。在汽车应用中，通过集成AMP Superseal等连接器，通常可实现符合IP67标准的密封性。
IDC与包覆成型相结合的优缺点
优点:
-

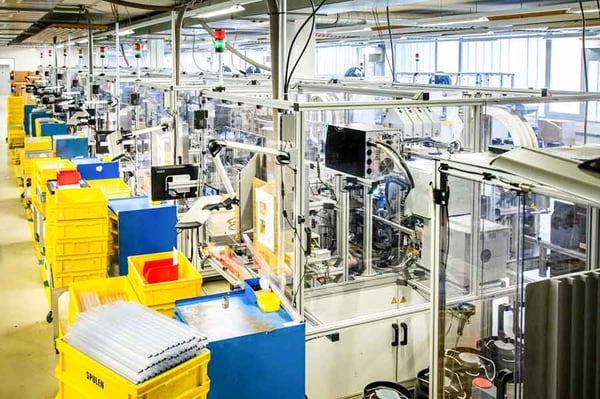

高度自动化潜力：IDC减少装配步骤，包覆成型在一道工序中集成防护——适合大批量生产。
-
耐久性提升：包覆成型保护IDC连接点免受灰尘、冷凝水和压力影响；与IDC结合形成气密、耐腐蚀的整体单元。
-
机械与电气可靠性：IDC接触电阻低，振动阻尼可达50 g，材料紧密贴合改善散热性能。
-
成本节约与功能集成：省去独立外壳，导线与传感器一体化嵌入，降低装配复杂度。
缺点:
-
热与机械应力：导线、IDC触点与包覆材料之间的热膨胀系数差异可能导致微裂纹或分层。
-
极端载荷下鲁棒性有限：IDC对振动和拉力较压接或焊接更为敏感；包覆成型可缓解但不能完全替代上述工艺。
-
工艺复杂度与投资：需要清洁表面、精确的温度和压力控制以及昂贵的模具；对准偏差易导致废品率上升。
应用案例与技术考量
在用于EVAP系统（油箱压力平衡）的电磁阀中，该组合可防护燃油蒸气和湿气；IDC实现快速连接，包覆成型保障密封性。对于变速箱液压阀，该方案可承受高达200 bar的压力。在燃油供给管路中，防腐蚀性能优先，包覆成型显著提升抗燃油化学腐蚀能力。在液体输送应用中，IDC缩短生产时间，包覆成型提供电气干扰隔离。关键测试包括氦气泄漏检测及符合AEC-Q100标准的振动循环试验。注射速度、冷却时间等工艺参数须经过优化，以确保IDC触点完整性——例如避免过热导致导电性下降。
