轴向与径向磁通电机的导体材料选择
导体材料的选择对轴向和径向磁通电机的效率、成本及热性能有重要影响。铜、铝或合金等材料需与磁通路径和功率密度要求相匹配。轴向磁通设计通常优先选用轻质材料以发挥其紧凑结构的优势，而径向磁通电机则受益于高导电性材料以维持持续扭矩。本文为工程师提供建议，帮助其在材料特性与应用需求之间取得平衡，包括可持续性及与稀土磁铁的相互作用。
轴向和径向磁通电机在磁通方向上存在差异，这影响了导体处理电流密度和损耗的方式——轴向磁通电机的盘状结构有利于使用具备优异散热性能的材料，而径向磁通电机的圆柱形拓扑结构则强调对较长磁通路径的导电性要求。
主要导体选项：铜与铝及合金的比较
铜具有优越的导电率（59.6 MS/m）和耐腐蚀性，可将I²R损耗和涡流降至最低，但其较高的密度（8.96 g/cm³）和成本使其在重量敏感型应用中不够理想。铝的导电率约为37 MS/m，密度为2.7 g/cm³，可将重量和成本降低多达50%，但需要更大的截面积才能达到铜的性能水平，这可能会降低槽满率。铜包铝等合金材料在两者之间取得平衡，以更轻的重量实现铜80–90%的效率，与NdFeB磁铁的兼容性也可确保将热膨胀失配引起的退磁风险降至最低。在连接方式上，铜因熔点较低、润湿性更好，在焊接和熔焊中表现优异，可形成氧化极少的可靠接头。铝则需要超声波焊接或助焊剂辅助焊接以克服其氧化层，这使装配过程更为复杂，并增加了高振动环境中的缺陷风险。
绕组背景下的导体材料特性
在绕组背景下，导体特性如电阻率、热导率和机械柔韧性直接影响线圈性能。铜的低电阻率（1.68 × 10^-8 Ω·m）在高槽满率绕组（如立绕）中减少直流损耗效果突出；其延展性支持紧密弯曲而不开裂，非常适合正交循环绕组。铝的电阻率较高（2.82 × 10^-8 Ω·m），若不通过增大截面积进行补偿，损耗将会增加；但其与定子材料更匹配的热膨胀系数可在多层结构中减少应力。合金材料可减轻潮湿环境中的氧化问题，提高使用寿命，而集肤深度计算（δ = √(2ρ / (ωμ))）则指导频率相关的材料选择，以抑制两种磁通拓扑中的交流损耗。在绝缘方面，铜因热稳定性高达200°C，可与高温漆包或聚酰亚胺带良好配合，支持强大的介电强度；铝则需要较厚或专用绝缘层（如阳极氧化涂层）以防止电化学腐蚀并确保耐压性，但这可能增加重量或降低槽满率。连接方式还与绝缘层相互作用：铜的焊接操作简便，但若温度超过350°C则存在损坏薄漆层的风险；铝的焊接工艺可能需要去除绝缘层的技术，同时避免残留物堆积，以确保轴向或径向装配中焊接接头的长期完整性。
轴向磁通拓扑的材料考量

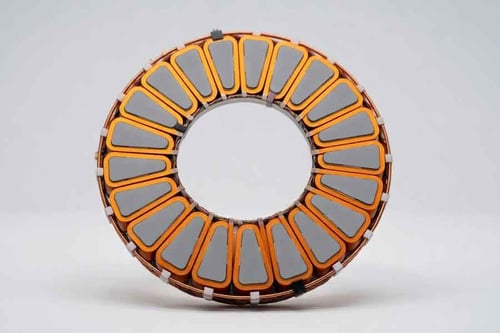

在轴向磁通电机中，高功率密度和短轴向长度要求高效散热，轻质铝或合金导体在维持扭矩重量比方面具有显著优势。并联磁通路径在高频下放大集肤效应，使铝材质的利兹线受到青睐以减少损耗。电动汽车或可再生能源领域的应用可受益于铝的可持续性，降低对稀土的依赖，但工程师须注意，若不采取设计补偿措施，铝较高的电阻率可能导致损耗增加1.5–2倍。在轴向设计的连接方面，铝的氧化特性要求采用搅拌摩擦焊或激光焊接，以在不损害紧凑结构的前提下实现低电阻接头；绝缘材料需兼具柔韧性和耐久性——如玻璃纤维套管类型——以适应盘状装配并防止高电压场景下发生电弧。
适应径向磁通挑战的材料选择
径向磁通设计利用铜的高导电性应对较长的磁通路径，在圆柱形定子中支持更高的电流密度而不产生过度发热。在空间优化方面，铜可实现更紧密的绕组和更高的槽满率，而在成本敏感型工业电机中，铝配合立绕配置可弥补其电阻率劣势。热性能权衡至关重要：铜较好的热传导性有助于被动冷却，而铝则需要改善灌封或加装冷却套管以控制热点。在连接方面，铜使径向定子引线的压接或硬钎焊更为便捷，缩短装配时间；铝通常需要机械紧固件或导电胶以避免焊接缺陷。径向磁通电机的绝缘通常对铜采用浸漆处理以增强防潮性，而铝则需要环氧基材料，以确保在潮湿或汽车环境中的可靠性能。
材料选择中的可持续性与成本评估
可持续性驱动材料选择趋向铝或回收铜，以减少稀土用量，符合REACH等全球标准。成本评估包括全生命周期分析：铝带来的初始成本节约可能被效率损失所抵消，这可通过扭矩输出与能耗的有限元仿真加以量化。热循环下的长期可靠性测试确保材料稳定性，为选择耐用、环保的电机提供依据。在连接和绝缘方面，铜较低的焊接返工率可降低整体成本，尽管材料价格较高；铝的专用工艺虽增加了前期成本，但在大批量生产中凭借更轻的重量和更易回收的特性可实现成本节约。
