径向磁通电动机的绕组优化：兼顾损耗与空间

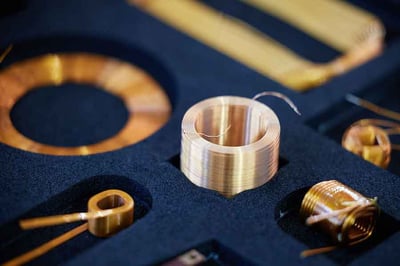

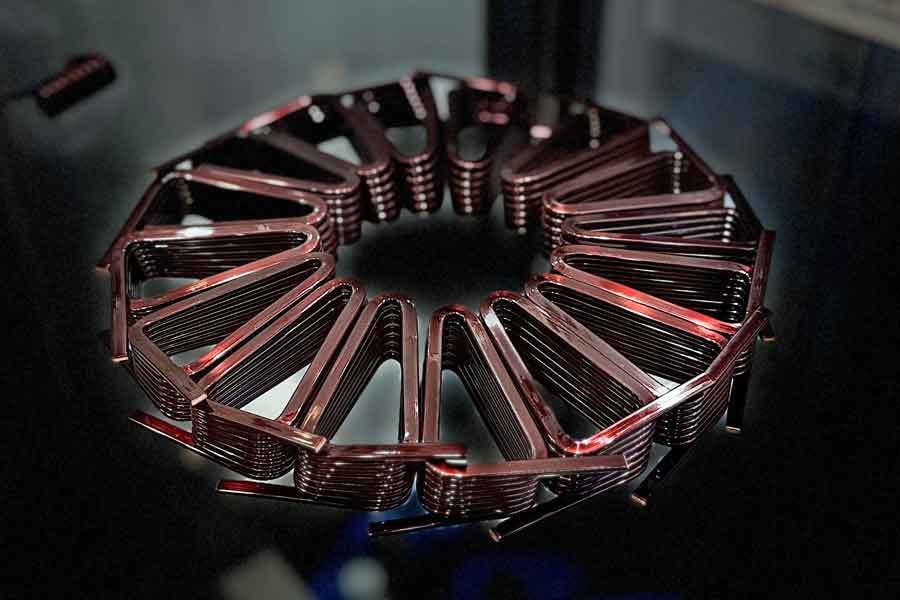

在径向磁通电机设计中，平衡导线横截面积、填充率与损耗是核心挑战，因为涡流和集肤效应等交流/直流效应会影响电机的效率和热性能。究竟是选择单层边缘绕组以最小化损耗，还是选择多层利兹线/正交环绕绕组以提高空间利用率，这一最优选择取决于对频率、电流及制造因素的综合评估，从而实现可靠的转矩密度。
设计 radial flux 永磁电机的工程师经常面临绕组配置的权衡，这些权衡直接影响系统的整体效率和可靠性。例如，在高频运行中优先降低损耗可能倾向于紧凑的 single-layer 解决方案，但空间受限的多层设计则需要保持高 fill factor 并缓解热风险的替代方案。
单层 edgewise 绕组：理想用于最小化 AC 和 DC 损耗
单层 edgewise 绕组，采用扁平矩形导线边缘朝上的方式，提供了一种有效手段来降低 radial flux motor 中的 DC (I²R) 和 AC 损耗。该几何形状允许在较高频率下实现更高的电流密度，同时 skin effect 最小化，因为薄型轮廓为电流分布提供了更大的表面积。Eddy current losses 同样因导线厚度在磁场垂直方向上的减小而降低。在实践中，这种配置可实现超过 70% 的 fill factor，适用于需要避免热热点的高功率应用，但需要精密制造以防止绝缘失效。
多层替代方案：Litz 和 orthocyclic 用于更好的空间利用
对于因槽几何或电气要求需要多层的设计，Litz 线（由多股绝缘绞合线组成）或采用标准圆线的 orthocyclic 绕组 可实现 60–80% 的竞争性 fill factor，同时简化制造复杂性。Litz 通过将电流分布到各股来缓解 skin 和 proximity 效应，降低高频运行中的 AC 电阻，而 orthocyclic 技术实现密集填充并最小化气隙。与多层 edgewise 相比，这些方法减少了绕组复杂性和可能捕获热量的气囊，提高了向定子铁芯的热传导。然而，如果股线绝缘增加电阻，可能引入略高的 DC 损耗，需要仔细对照扭矩要求进行评估。
关键点：在某些槽几何中，单层 edgewise 配置仍可超过多层 fill factor，实现 70%+ 的效率。
单层 edgewise 与多层替代方案的选择应由所有设计参数的整体评估驱动。
不是某种拓扑的固有优越性，而是哪种最适合特定频率、电流密度、热约束和制造能力的组合。
频率和电流在绕组选择中的考虑
运行频率和电流水平是确定最佳绕组策略的关键，但导线直径限制和制造可行性必须纳入决策。
高频运行 (>100 Hz)
Skin effect 变得显著，倾向于 Litz（针对 AC 主导损耗缓解）或 edgewise（结合 AC 和 DC 效率，最小化损耗）。这些拓扑有效分布电流并减少 proximity-effect 加热，在苛刻应用中保持效率。
低频和 DC 主导应用
选择过程比单纯材料成本更复杂，需要明确关注导线直径限制。
- 对于中等电流且所需导线直径约 1.8 mm 或以下，采用 self-bonding 绝缘 的 orthocyclic 圆线提供成本效益高的解决方案，因为 self-bonding 能力消除了 bobbin 并简化组装。

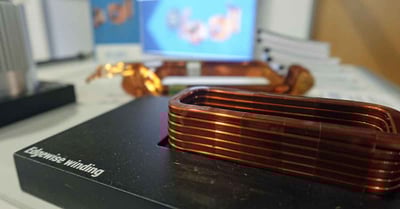

- 对于较高电流且所需导线直径超过约 1.8 mm，self-bonding 线不再可用，使标准 orthocyclic 方案不可行。在这些高电流 DC 场景中，edgewise 扁平导体设计成为最优解：提供卓越的空间效率、高 fill factor (70%+) 并完全消除 bobbin 成本。虽然 edgewise 对制造公差要求更严格，但它通过材料效率、简化组装和减少部件数量，为高电流 DC 应用带来最低的总拥有成本。
电流密度目标通常为 4–8 A/mm²，必须与热极限平衡，超过此值会放大损耗和饱和风险。工程师可使用有限元分析 (FEA) 等工具建模这些相互作用，包括有效电阻 R_eff = R_dc * (1 + (f / f_crit)^2) 的关系，其中 f_crit 表示 skin effect 起始的临界频率，以确保设计符合 EV 或工业电机规范。导线直径选择应先于拓扑选择，以避免围绕不可行的制造约束进行设计。
从设计验证到原型：确保热可靠性
验证包括热 FEA 和损耗映射以预测热点温度，将模拟的 I²R 和 eddy losses 与原型测功机测试进行比较。差异通常源于实际公差中的导线截面或 fill factor 变化。为弥合差距，采用 受控绕组工艺 的迭代原型制作至关重要。及早与专业线圈制造商合作可优化这些方面，提供定制绕组，确保从实验室到生产的热完整性和性能一致性。
