针式绕组：径向磁通电机的精度与效率

针式绕组是一种适用于径向磁通电机定子的通用技术，能够在复杂几何形状中实现高精度线圈放置，同时支持集中式和分布式配置。该技术在实现一致的填充系数和减少制造缺陷方面表现出色，适用于自动化生产线。本文介绍该方法、其相较于其他方案的优势，以及工程师从设计过渡到可扩展装配时的关键注意事项。

径向磁通电机对绕组工艺有严格要求，需确保均匀的电气特性和机械完整性，尤其是在空间有限的开槽定子中。针式绕组使用导向针将导线直接铺入槽中，与传统飞叉或线性方法相比，其控制精度更高，能最大程度减少导线损伤并实现更紧密的排列。

针式绕组为何受到径向磁通定子的青睐

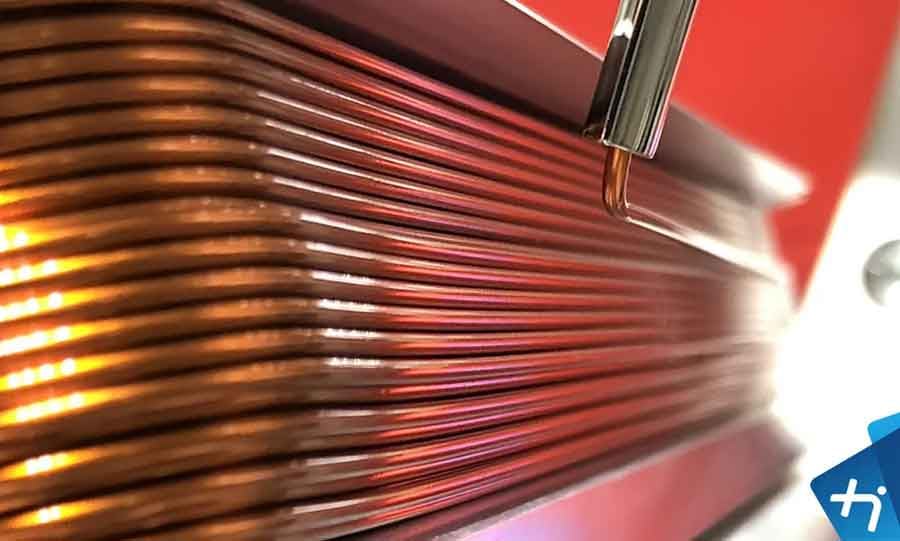

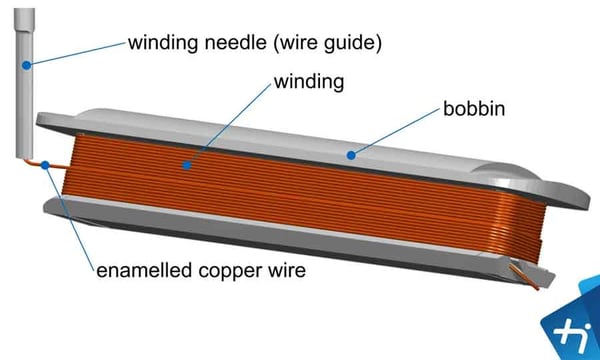

针式绕组通过一根空心针穿过定子槽，逐层沉积线圈，张力变化极小。这种精度对于径向磁通设计中的集中绕组尤为有利，因为紧凑的槽型几何形状需要精确放置，以避免交叉或间隙。与飞叉绕组相比，后者在高极数电机中可能引起导线扭转，而针式技术能减少缺陷并支持自动化，从而实现可重复的电感和电阻值。该技术还适用于圆形至矩形等多种导线类型，使其在机器人或无人机等应用中具有广泛的适用性。

通过针式绕组实现高填充系数

该方法能够在多层配置中将导线正交排列，实践中通常可超过65%的填充系数。使用利兹线或圆导线时，针的受控运动能最大程度减少气隙，改善热传导路径并降低涡流热点。对于扁线绕组应用，可通过适配处理扁平导线，但圆导线正交循环排列更为简便。工程师应考虑槽型形状和导线直径比例以进行优化，因为设置不当可能导致层次不均和损耗增加。

克服常见制造挑战

主要挑战包括在绕组过程中维持气隙公差，振动或对准偏差可能导致摩擦或磁通不均匀。过程中的热效应（如摩擦导致的导线发热）需通过冷却夹具加以控制。在无人机或机器人电机中，紧凑尺寸会放大上述问题，通过CAD工具模拟绕组路径有助于预防问题的发生。绕组后的耐压测试等质量检查可确保绝缘完整性和性能一致性。

扩展针式绕组以提升生产效率

在批量生产中，自动化针式绕线机与机械臂集成，实现高产能，可支持每年1万件的生产规模。通过可编程参数和在线监控，确保填充系数和损耗的一致性。与经验丰富的制造商合作可简化工装定制，缩短交货期和降低成本，同时确保符合工业应用标准。

图片来源：英戈尔施塔特应用技术大学
