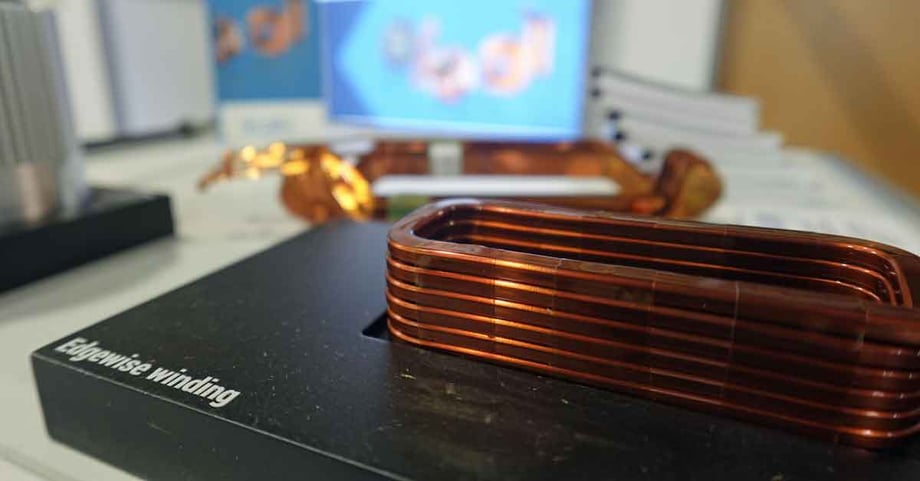

关于边缘绕组的神话和事实
虽然边缘线圈因其在特定应用中的最佳性能而越来越受到工程师的青睐，但与传统的圆线线圈相比，它们并不一定是最佳选择。工程师可以通过仔细考虑线材可用性、制造复杂性和性能优势等因素，最大限度地发挥边缘线圈的优势，从而有效地应对采购和生产过程中的任何挑战。
电线圈的性能取决于各种因素，包括用于绕线的线材类型。传统上，圆线一直是绕线的首选。然而，使用扁平线绕制的边缘线圈的出现为线圈设计和制造带来了新的可能性和考虑因素。
扁平线并不意味着边缘线圈
让我们揭开一个常见的误解：仅仅因为一个线圈使用了扁平线并不意味着它自动被边缘绕制。扁平线也可以在宽边绕制，利用类似于圆线的工艺。这通常会导致较低成本的快速周期时间。
根据应用的不同，扁平线相比圆线具有一些明显的优势。正如其名称所示，扁平线具有矩形横截面，这使得它比圆线具有更高的填充因子。这意味着在相同的物理空间内可以容纳更多匝数，从而提高线圈的功率密度和效率。特别是对于设计为单层的线圈来说，这一点尤为明显。
采购考虑因素
在考虑线圈绕线的采购时，圆线和扁平线之间存在一些重要区别。圆线可以从不同的供应商和制造商处广泛获得。它可以轻松地在不同材料（如铜或铝）和不同规格下获得。此外，圆线通常以标准尺寸存货，并且可以快速用于生产。
另一方面，扁平线可能需要专业的供应商或制造商。扁平线的供应情况可能会因所需尺寸和材料的不同而有所变化。工程师可能需要与线材供应商密切合作，以确保满足所需的规格要求。
在采购边缘线圈绕线时，考虑交货时间、最小订单数量以及潜在的定制要求至关重要。
边缘线圈制造
使用扁平线制作边缘线圈相较于圆线线圈而言，需要更为复杂的工艺过程。扁平线必须被精确排列和堆叠，以达到线圈所需的尺寸，这要求精密度以保持其均匀性和结构完整性。为了准确排列和绕制扁平线，可能需要专门的自动化生产线。此外，相较于圆线线圈，绕制过程本身通常运行速度较慢，这导致了生产周期的延长。此外，线圈的末端通常需要弯曲，如在定子或电机等应用中，需要使用专门的弯曲工具。此外，扁平线线圈可能需要经过额外的绝缘和浸渍处理，以保护绕线并增强线圈的整体性能和寿命。

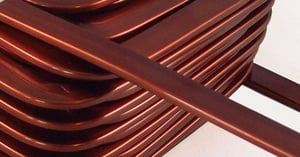

这条中国扁平线圈绕线的例子生动展示了边缘绕线的生产速度明显较低。来源：YH Coils
性能和效率
边缘线圈中使用扁平线具有多项性能和效率优势，与传统的圆线线圈相比。边缘绕线的更高填充因子可实现更高的功率密度，意味着可以在相同的物理空间内产生或传输更多功率。这在尺寸和重量至关重要的应用中尤为有益。此外，扁平线线圈的较低电阻和较高感应率导致了更低的损耗和更高的效率。
较低的电阻意味着更少的功率散热，而较高的感应率则有助于更好地储存和传输能量。
这些因素在特定情况下有助于提升边缘线圈的性能和效率。
边缘绕线线圈总是表现更出色吗？
不，完全不是这样。值得注意的是，细圆线（约为0.3毫米及以下）也可以实现令人满意的填充率。较细的线径有助于减少匝间的气隙。然而，当涉及到多层边缘绕线线圈时，制造复杂性增加，它们在填充率方面未必表现出色。虽然边缘线圈在需要较大截面的高功率应用中表现出色，但对于小线圈或其他应用情况，情况可能并非如此。因此，工程师必须意识到，边缘线圈的性能和效率优势可能会因特定应用和工作条件而异。
工程师在边缘线圈绕线主题上的结论
使用扁平线绕制的边缘线圈是高功率应用的首选，需要单层绕线。扁平线的使用可实现更高的填充系数，意味着可以在相同的物理空间内容纳更多匝数。这将提高线圈的功率密度并改善效率。此外，边缘线圈具有更低的电阻和更高的电感，导致降低损耗和提高性能。然而，在使用扁平线时，考虑到额外的制造步骤和采购考虑因素至关重要。
总的来说，工程师应仔细评估其应用的具体要求，以确定使用带扁平线的边缘绕线是否是最佳选择。尽管它们提供了多种优势，但在某些情况下，额外的制造步骤和采购困难可能超过优势。根据应用的特定需求，权衡各方面并做出明智的决定至关重要。
