正环形绕组的优势是什么？

正交线圈的特点是铜的填充系数高（通常约为70%），因此，在尽可能小的空间内实现了相对较高的磁场。

正交线圈的特点是铜的填充系数高（通常约为70%），因此，在尽可能小的空间内实现了相对较高的磁场。

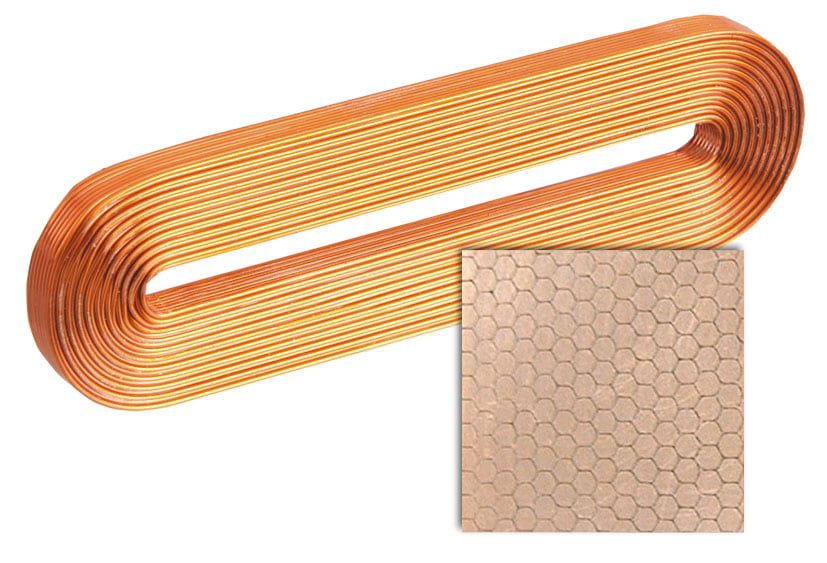

通过这项技术，我们实现了线圈的 "最密集的堆叠 "绕组。一个正交线圈的横向截面会有一个蜂窝状的形状。一个正交形线圈是用自粘线生产的。热层在绕组过程中被加热，从而与周围的绕组结合，随后变硬。为了进一步提高填充系数，也可以用50微米的薄铜和铝箔来绕制。

正交线圈的特性

  • 高Q因子
  • 自带工具头，不需要线圈成型器载体
  • 最小尺寸下的最大填充系数
  • 在自我感应和能力方面覆盖率低
  • 良好的热传导性
  • 场强的规则分布
  • 防震

我们的工程师Yuri将很高兴向您展示一个正环绕线的例子。



就外形因素而言，线圈可以是圆形、椭圆形、方形、长方形甚至是弯曲的。

就外形因素而言，线圈可以是圆形、椭圆形、方形、长方形甚至是弯曲的。就外形因素而言，线圈可以是圆形、椭圆形、方形、长方形甚至是弯曲的。就外形因素而言，线圈可以是圆形、椭圆形、方形、长方形甚至是弯曲的。

KUK集团是正绕线圈的专家。在真空下用环氧树脂对线圈进行包覆也是我们的专长之一。我们的产品团队很乐意为您开发的项目提供任何建议!
